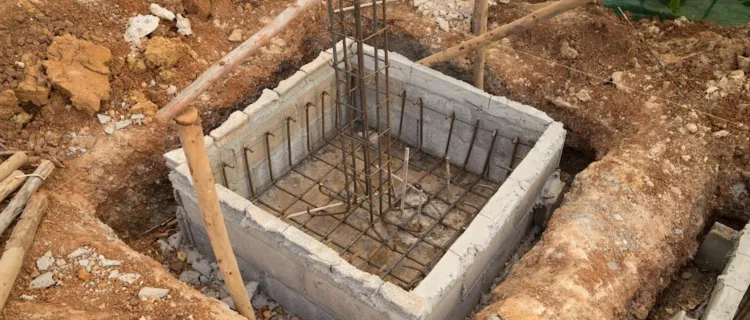

Memahami cara menghitung pembesian pile cap tentunya menjadi langkah krusial dalam perencanaan fondasi bangunan. Tahukah kamu bahwa kesalahan dalam perhitungan ini bisa berujung pada kemungkinan kerugian struktural yang signifikan? Contohnya, penurunan daya dukung atau bahkan fondasi yang kurang presisi.
Sebagai penghubung utama antara tiang pancang dan struktur di atasnya, pemasangan pile cap membutuhkan perencanaan yang cermat agar mampu mendistribusikan beban secara merata. Agar kamu lebih memahaminya, mari simak sejumlah cara menghitung pembesian pile cap dalam artikel ini!
Apa Itu Pile Cap?
Pile cap merujuk pada elemen struktural dari beton bertulang yang berfungsi menyatukan kepala tiang pancang dalam sebuah fondasi. Komponen ini dirancang untuk mendistribusikan beban dari struktur atas secara merata ke seluruh tiang pancang yang ada di bawahnya.
Pada umumnya, pile cap berbentuk persegi atau persegi panjang, tergantung pada jumlah dan susunan tiang pancang yang digunakan. Pile cap menjadi bagian tak terpisahkan dari fondasi bangunan bertingkat, jembatan, dan dermaga.

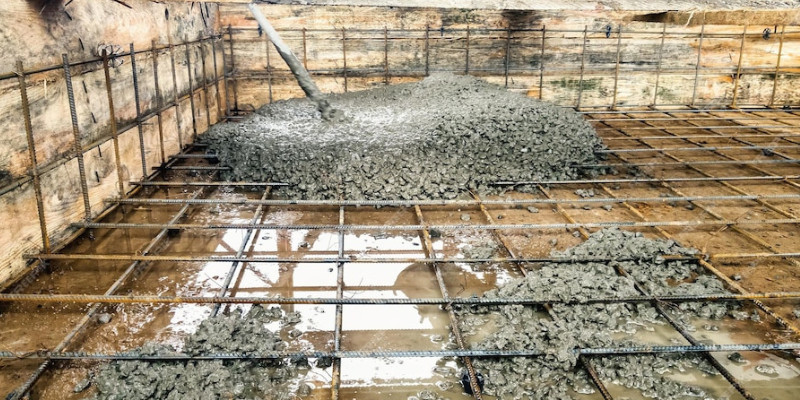

Sumber: Freepik
Fungsi Utama Pile Cap pada Bangunan
Pile cap memiliki peran penting dalam membangun fondasi yang kuat untuk struktur bangunan. Berikut adalah tiga fungsi utama dari pile cap yang harus kamu pahami.
1. Mendistribusikan Beban Secara Merata
Fungsi utama pile cap adalah mendistribusikan beban dari struktur bangunan di atasnya secara merata ke tiang pancang di bawahnya. Tiang pancang biasanya tertanam jauh ke dalam tanah untuk mendapatkan daya dukung yang maksimal.
Dalam hal ini, pile cap bertugas sebagai jembatan yang menghubungkan elemen struktur atas dengan tiang pancang guna memastikan bahwa beban tersebar merata pada seluruh tiang. Pile cap yang dirancang baik akan meminimalkan risiko kegagalan struktur akibat tekanan yang tidak seimbang.
2. Mengikat Tiang Pancang
Fungsi pile cap selanjutnya adalah sebagai pengikat yang menyatukan tiang-tiang pancang menjadi satu kesatuan struktur. Tanpa pile cap, tiang pancang akan bekerja sendiri yang menyebabkan ketidakseimbangan dalam mendukung beban struktur.
Fungsi pengikatan ini sangat penting dalam menghadapi gaya lateral, seperti gempa bumi atau tekanan tanah. Hal ini tentunya dapat menyebabkan perpindahan posisi tiang pancang. Pile cap yang dirancang dengan tepat mampu membuat tiang pancang tetap berada dalam posisi yang stabil sehingga struktur bangunan tetap aman meskipun terkena beban lateral.
3. Memberikan Perlindungan Bagi Tiang Pancang
Selain sebagai penghubung dan penyalur beban, pile cap juga berperan sebagai pelindung kepala tiang pancang. Tiang pancang yang langsung terdampak oleh faktor lingkungan rentan terhadap korosi atau kerusakan fisik, contohnya terdampak air tanah dan kelembapan.
Bukan hanya itu, lapisan beton bertulang pada pile cap juga membantu mengurangi risiko keretakan di kepala tiang pancang. Dengan begitu, masa pakai tiang pancang menjadi lebih panjang sehingga kamu dapat mengefisiensi biaya perawatan atau perbaikan yang tidak terduga di masa depan.
Baca Juga: Ketahui Cara Memasang Besi Furing dan Manfaatnya untuk Konstruksi

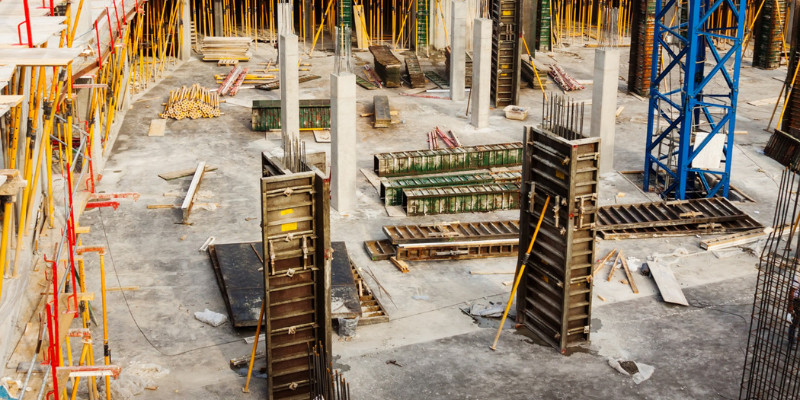

Sumber: Freepik
Cara Menghitung Pembesian Pile Cap
Kini, kamu sudah lebih memahami fungsi utama dari pile cap. Pembesian pile cap menjadi salah satu proses penting guna memastikan struktur fondasi dalam menopang beban secara efisien. Berikut ini sejumlah cara menghitung pembesial pile cap.
1. Menentukan Dimensi Pile Cap
Langkah pertama adalah menentukan dimensi pile cap, yaitu panjang, lebar, dan tebalnya. Dimensi ini bergantung pada jumlah dan konfigurasi tiang pancang yang digunakan. Kamu dapat menyesuaikan ukuran pile cap dengan desain bangunan dan beban yang harus ditahan.
Berikut ini rumus sederhana untuk menghitung luas pile cap.
Luas pile cap = panjang x lebar
Sebagai contoh, jika Kamu memiliki pile cap dengan panjang 4 meter dan lebar 3 meter, maka luasnya adalah 12 m2. Bukan hanya itu, tebal pile cap biasanya dirancang berdasarkan kekuatan beton dan kebutuhan struktur bangunan. Tebal ini harus cukup untuk menahan gaya tekan dan geser yang timbul selama operasi bangunan.
2. Menghitung Jumlah Besi Tulangan
Besi tulangan merupakan elemen penting dalam pile cap karena memberikan kekuatan tarik pada beton. Untuk menghitung jumlah besi tulangan, kamu perlu mengetahui dengan pasti terkait spesifikasi beton, diameter besi tulangan, dan jarak antar tulangan (spacing).
Adapun rumus yang bisa kamu gunakan adalah sebagai berikut.
Jumlah besi tulangan = (Luas pile cap x Volume besi) : (150 x jarang tulangan x diameter besi).
Sebagai contoh, jika pile cap Kamu memiliki luas 12 meter persegi, menggunakan diameter besi 12 mm dengan jarak antar tulangan 15 cm, maka hasil perhitungannya sekitar 18 batang. Jumlah ini harus disesuaikan dengan kebutuhan desain agar pile cap cukup kuat menahan beban tarik dan gaya lateral.
3. Menghitung Panjang Besi Tulangan
Setelah mengetahui jumlah besi tulangan, langkah berikutnya adalah menghitung panjangnya. Panjang besi tulangan yang dibutuhkan termasuk panjang pile cap ditambah allowance untuk lengkungan (bend) pada kedua ujung.
Berikut ini rumus yang dapat kamu gunakan:
Panjang besi Tulangan = Panjang Pile Cap + 2 x (L Bend)
Apabila panjang pile cap adalah 4 m dan allowance untuk lengkungan (L Bend) adalah 30 cm, maka panjang total besi tulangan adalah 4,6 m. Panjang ini harus dihitung dengan presisi untuk menghindari pemborosan material atau kekurangan besi saat proses pemasangan.
4. Menghitung Jumlah Besi Pembatas
Besi pembatas (spacer bar) digunakan untuk menjaga jarak antar besi tulangan tetap konsisten selama pengecoran. Fungsi ini penting untuk memastikan distribusi beban yang merata dan menghindari pergeseran besi tulangan akibat tekanan beton segar. Berikut ini adalah rumus untuk menghitung jumlah besi pembatas.
Jumlah besi pembatas = (Luas pile cap x volume besij) (150 x Jarak tulangan)
Sebagai contoh, jika Kamu memiliki luas pile cap 12 meter persegi dan jarak antar tulangan 15 cm, maka jumlah besi pembatas yang dibutuhkan adalah sekitar 24 batang. Besi pembatas biasanya memiliki ukuran kecil, tetapi perannya sangat vital dalam menjaga stabilitas struktur.
Baca Juga: Cari Tahu Pondasi Tapak Adalah dan Tips Menerapkannya untuk Bangunan
5. Menentukan Ukuran dan Jumlah Besi Balok Pengikat
Cara selanjutnya dalam cara menghitung kebutuhan pile cap adalah menentukan ukuran dan jumlah besi balok pengikat. Adapun ukuran balok pengikat biasanya dihitung berdasarkan lebar pile cap.
Ukuran balok pengikat = 0,5 x lebar pile cap
Sebagai contoh, jika lebar pile cap adalah 3 meter, maka ukuran balok pengikat adalah 1,5 m. Selain menentukan ukuran, jumlah balok pengikat juga harus dihitung berdasarkan panjang pile cap dan jarak antar balok.
Sementara itu, jumlah besi balok pengikat dapat dihitung dengan rumus yang mirip dengan besi tulangan. Hal ini termasuk mempertimbangkan panjang balok, diameter besi, dan jarak antar balok.
Simulasi Perhitungan Pembesian Pile Cap
Sebagai contoh, kamu akan menghitung pembesian pile cap dengan dimensi sebagai berikut.
- Dimensi pile cap = 4 m x 3 m x 0,9 m
- Diameter besi tulangan = 16 mm
- Jarak antar tulangan = 20 cm
1. Langkah Perhitungan Luas Pile Cap
Luas Pile Cap:
Hitung luas pile cap berdasarkan dimensi panjang dan lebar.
- Luas pile cap: 4 m x 3 m
- Luas pile cap = 12 m2
Jadi, luas pile cap adalah 12 meter persegi.
2. Jumlah Besi Tulangan
Kamu bisa menggunakan rumus untuk menghitung jumlah besi tulangan dengan mempertimbangkan volume dan jarak antar tulangan.
- Jumlah besi tulangan = (12 x 0,7854 x (16/2)2 x 7850) : 150 x 0,2 x 16
- Jumlah besi tulangan = 20 batang
Dengan demikian, kamu membutuhkan sekitar 20 batang besi tulangan.
3. Panjang Besi Tulangan
Langkah selanjutnya adalah menghitung panjang besi tulangan. Pada umumnya, panjang besi tulangan dihitung dengan mempertimbangkan panjang pile cap dan allowance untuk lengkungan di kedua ujung. Berikut ini contoh perhitungannya.
Panjang besi tulangan = 4 m + 2 x 0,4 m = 4,8 m
Jadi, panjang total setiap batang besi tulangan adalah 4,8 meter.
4. Jumlah Besi Pembatas
Sekarang, saatnya untuk menghitung jumlah besi pembatas. Kamu dapat menghitung jumlah besi pembatas menggunakan luas pile cap dan jarak antar tulangan. Berikut ini perhitungannya.
- Jumlah besi pembatas = (12 x 0,7854 x (10/2) x 7850) : 150 x 0,2
-Jumlah besi pembatas = 30 batang
Jadi, jumlah besi pembatas yang kamu perlukan untuk proyek ini adalah 30 batang.
5. Ukuran Balok Pengikat
Langkah terakhir, menentukan ukuran balok pengikat berdasarkan lebar pile cap.
- Ukuran balok pengikat = 0,5 x 3 m
Dengan demikian, ukuran balok pengikat yang dibutuhkan adalah 1,5 meter.
Penutup
Bagaimana, apakah sekarang kamu sudah memahami seputar cara menghitung pembesian pile cap? Dari menghitung luas pile cap, jumlah besi tulangan, panjang besi tulangan, jumlah besi pembatas hingga balok pengikat, sejumlah langkah ini penting dalam memastikan kekuatan dan stabilitas fondasi bangunan.
