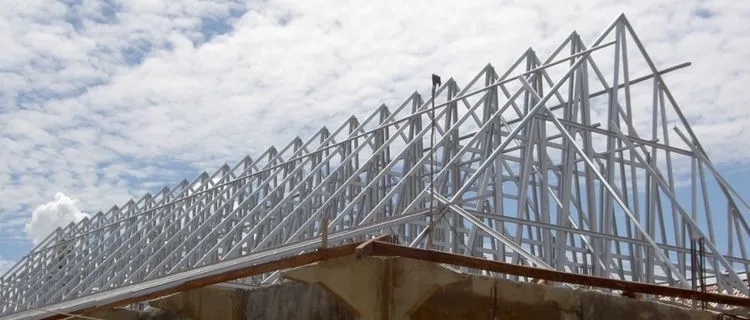

Menghitung rangka atap baja ringan merupakan langkah awal yang krusial dalam proses pembangunan, baik untuk rumah tinggal, ruko, maupun bangunan komersial. Dengan perhitungan yang cermat, Anda dapat menentukan kebutuhan material secara tepat, meminimalkan pemborosan, serta mengurangi risiko kerusakan pada struktur.
Artikel ini akan membahas secara lengkap cara menghitung rangka atap baja ringan mulai dari memahami rumus dasar, menentukan luas atap, hingga contoh simulasi proyek. Panduan ini cocok untuk kontraktor, arsitek, maupun pemilik bangunan yang ingin lebih memahami aspek teknis dari konstruksi atap baja ringan.

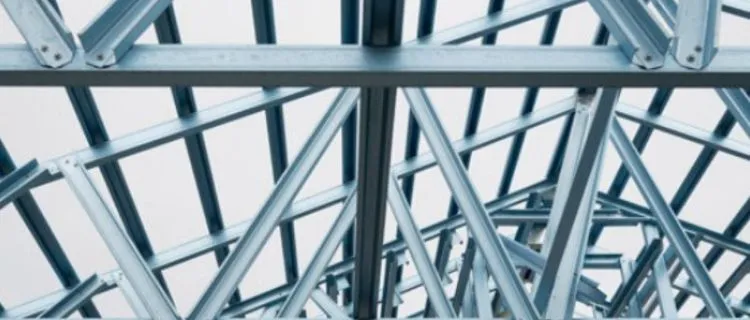

Komponen Utama Rangka Atap Baja Ringan yang Harus Dipahami
Berikut ini akan mengulas secara mendalam berbagai komponen dalam struktur atap baja ringan seperti top chord, bottom chord, web, reng, dan kaso.
1. Top Chord: Tulang Punggung Struktur Atap
Top chord adalah bagian atas dari rangka atap yang berfungsi sebagai penyangga utama beban dari penutup atap. Komponen ini biasanya menggunakan batang C atau profil baja ringan tipe tertentu yang kuat terhadap tekanan dari atas.
Dalam sistem C truss, top chord membentuk garis miring sesuai sudut kemiringan atap. Fungsinya sangat penting karena menerima langsung beban dari genteng, atap metal, atau penutup lainnya.
Baca Juga: 5 Cara Memasang Atap Spandek dengan Benar dan Presisi
2. Bottom Chord: Penyeimbang dan Penahan Tarikan
Bottom chord adalah bagian bawah dari kuda-kuda yang berfungsi sebagai penyeimbang dari gaya tekan yang diterima oleh top chord. Selain itu, komponen ini membantu menahan tarikan dan menjaga kestabilan struktur secara keseluruhan.
Bottom chord biasanya juga menggunakan profil baja ringan tipe C namun dengan ketebalan dan panjang yang disesuaikan dengan lebar bentang. Letaknya horizontal dan menyatu dengan web serta sambungan rangka lainnya. Fungsinya sangat penting untuk mencegah keruntuhan akibat gaya tarik dari sisi-sisi atap.
3. Web: Pengikat dan Penyalur Beban Antar Chord
Web adalah batang diagonal atau vertikal yang menghubungkan top chord dan bottom chord dalam satu unit kuda-kuda. Fungsi utamanya adalah menyalurkan beban dari top chord ke bottom chord secara merata dan efisien.
Dalam struktur baja ringan, web dibuat dari batang kecil namun kuat yang disusun dalam pola segitiga. Pola ini memperkuat kekakuan rangka sekaligus menjaga agar beban tambahan tetap minimal. Web menjadi bagian penting dalam membentuk sistem rangka C truss yang efisien dan ringan.
4. Reng: Penopang Langsung Penutup Atap
Reng merupakan elemen horizontal yang dipasang melintang di atas kuda-kuda dan berperan sebagai penopang langsung bagi penutup atap seperti genteng atau spandek. Reng biasanya dibuat dari baja ringan dengan profil khusus seperti reng GNET BLKP yang ringan dan tahan korosi.
Reng juga berfungsi menahan tekanan angin dan beban titik dari penutup atap. Jarak antar reng sangat tergantung pada jenis atap yang digunakan. Untuk genteng beton misalnya, dibutuhkan reng yang lebih rapat dibandingkan atap metal.
5. Kaso: Pengikat dan Penstabil Struktur Rangka
Kaso adalah bagian struktur yang membantu mengikat reng dan mendistribusikan beban ke kuda-kuda. Fungsinya sebagai penstabil horizontal menjadikan struktur atap lebih kaku dan tidak mudah bergoyang akibat tekanan angin atau getaran.
Kaso dipasang memanjang di atas kuda-kuda dan di bawah reng. Biasanya menggunakan profil C yang lebih kecil, namun cukup kuat untuk menahan reng dan penutup atap. Pada bentang atap yang luas, kaso memiliki peran vital dalam mempertahankan bentuk dan kestabilan rangka.
Rumus Dasar dan Cara Menghitung Rangka Atap Baja Ringan
Pada bagian ini, Anda akan mempelajari rumus dasar serta langkah-langkah sistematis untuk melakukan perhitungan material baja ringan dengan akurat dan efisien.
Rumus Dasar Perhitungan Rangka Atap Baja Ringan
Untuk menghitung kebutuhan rangka atap baja ringan, digunakan rumus dasar berikut:
Kebutuhan Material = Luas Atap x Koefisien Kebutuhan Rangka.
Koefisien kebutuhan rangka biasanya berada di antara 0,10 hingga 0,20 kg/m², bergantung pada bentuk atap, jarak antar kuda-kuda, serta tipe baja yang dipakai. Rumus ini menjadi fondasi dalam rumus kebutuhan baja ringan yang praktis diterapkan pada berbagai jenis bangunan.
Sebagai contoh, jika luas atap Anda adalah 100 m² dan koefisiennya adalah 0.15 kg/m², maka kebutuhan total material adalah 100 x 0.15 = 15 kg. Angka ini dapat digunakan sebagai acuan awal sebelum masuk ke tahap pembelian atau pemesanan.
Cara Menghitung Rangka Atap Baja Ringan
Cara menghitung rangka atap baja ringan ini penting tidak hanya bagi teknisi atau kontraktor, tetapi juga bagi pemilik rumah yang ingin memahami alur kerja dan mengontrol anggaran proyek secara lebih presisi.
1. Menghitung Luas Permukaan Atap
Langkah pertama dalam cara hitung kuda-kuda atap adalah menentukan luas atap secara akurat. Ini penting karena perhitungan material seluruhnya akan bergantung pada nilai luas ini. Jika atap berbentuk pelana, gunakan rumus:
Luas Atap = Panjang Bangunan x Lebar x (1/cos θ)
di mana θ adalah sudut kemiringan atap. Misalnya pada kemiringan 30°, maka nilai cos(30°) = 0.866, sehingga luas aktual akan lebih besar dibanding luas denah bangunan.
Perhitungan ini membantu menyesuaikan bentuk miring atap dengan realitas volume material yang dibutuhkan. Tanpa konversi ini, ada risiko kekurangan bahan saat pemasangan.
2. Menentukan Koefisien Kebutuhan Material
Setelah menghitung luas atap, langkah berikutnya adalah menentukan koefisien kebutuhan. Nilai ini menunjukkan jumlah baja ringan yang diperlukan per meter persegi atap dan bisa bervariasi sesuai dengan desain struktur.
Koefisien yang umum digunakan adalah antara 0.10 hingga 0.20 kg/m². Untuk rumah 1 lantai yang sederhana, biasanya cukup menggunakan 0.12–0.15 kg/m². Sementara bangunan bertingkat dengan beban atap yang lebih kompleks bisa membutuhkan koefisien lebih tinggi.
Faktor lain yang perlu dipertimbangkan adalah efisiensi bahan dan potensi loss material di lapangan. Disarankan untuk menambahkan cadangan sebesar 5–10% dari total kebutuhan guna mengantisipasi potongan sisa, kesalahan pengukuran, atau kebutuhan sambungan ekstra.
3. Mengalikan Luas Atap dengan Koefisien
Tahap terakhir dari proses ini adalah mengalikan luas atap dengan koefisien kebutuhan material yang telah ditentukan. Ini akan menghasilkan estimasi jumlah total baja ringan yang dibutuhkan. Contoh perhitungan sederhana:
Luas atap = 120 m²
Koefisien = 0.15 kg/m²
Maka kebutuhan baja ringan = 120 x 0.15 = 18 kg
Dari data tersebut, Anda bisa mengonversi satuan berat menjadi jumlah batang atau lembar sesuai dengan jenis material yang digunakan, seperti kanal C, reng, atau kaso. Pastikan juga menyesuaikan dengan panjang batang dan faktor pemotongan yang berlaku di lapangan.
4. Cara Menghitung Kebutuhan Kanal C
Setelah menghitung luas total atap, langkah berikutnya dalam cara menghitung volume rangka atap baja ringan adalah menentukan kebutuhan material kanal C. Kanal C atau truss merupakan elemen utama struktur rangka atap baja ringan. Perhitungannya dapat menggunakan rumus berikut:
Jumlah Kanal C = (Luas Atap x Faktor Kanal) / Panjang per Batang
Catatan: Faktor kanal umumnya diasumsikan 4, dan panjang standar batang baja ringan adalah 6 meter.
Contoh Simulasi:
Luas atap = 138,57 m²
Jumlah Kanal C = (138,57 x 4) / 6 = 92,38 batang, dibulatkan menjadi 93 batang
5. Cara Menghitung Kebutuhan Reng
Setelah kanal C, Anda bisa lanjut menghitung kebutuhan reng. Reng berfungsi menopang penutup atap dan dipasang melintang di atas kuda-kuda. Untuk hasil maksimal, Anda bisa menggunakan Reng BLKP yang terkenal ringan, kokoh, dan tahan karat. Gunakan rumus berikut untuk estimasi kebutuhan reng:
Kebutuhan Reng = Jumlah Kanal C x Faktor Reng
Catatan: Faktor reng umumnya adalah 1,2 kali dari jumlah kanal C.
Contoh Simulasi:
Kebutuhan Reng = 93 x 1.2 = 111,6 batang, dibulatkan menjadi 112 batang
6. Cara Menghitung Kebutuhan Sekrup
Setiap sambungan antara kanal C, reng, dan penutup atap membutuhkan sekrup. Karena intensitas pemasangan cukup tinggi, kebutuhan sekrup perlu dihitung secara tepat agar tidak kurang saat pemasangan berlangsung. Gunakan rumus berikut:
Kebutuhan Sekrup = Volume Atap x Faktor Sekrup
Catatan: Faktor sekrup yang umum digunakan adalah 20 buah per meter persegi.
Contoh Simulasi:
Kebutuhan Sekrup = 138,57 m² x 20 = 2.771,4 buah, dibulatkan menjadi 2.772 buah.
